在电气系统中，断路器是一种至关重要的保护设备，它能够在电路出现过载、短路等故障时及时切断电路，保障用电安全。而断路器额定电流是选择和使用断路器时的一个关键参数。那么，断路器额定电流有哪些呢？接下来，我们将为你详细介绍。

### 断路器额定电流的基本概念 断路器额定电流是指在规定的环境温度条件下，断路器能够长期正常工作而不超过其规定的温升所允许通过的最大电流值。它是断路器的一个重要性能指标，直接关系到断路器能否在电路中安全、可靠地运行。

### 常见的断路器额定电流等级 断路器的额定电流等级有很多种，不同类型和用途的断路器，其额定电流范围也有所不同。以下是一些常见的额定电流等级：

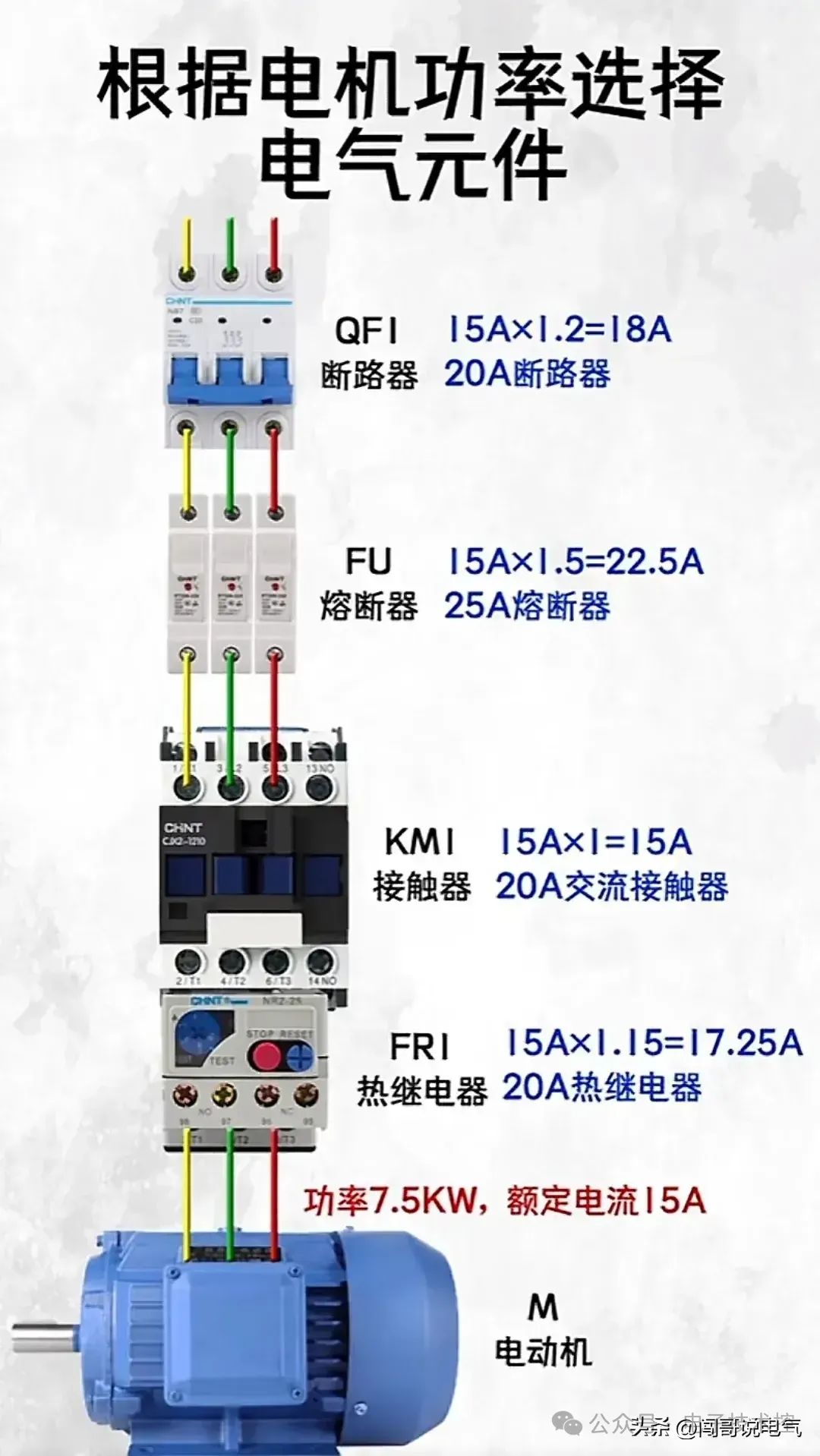

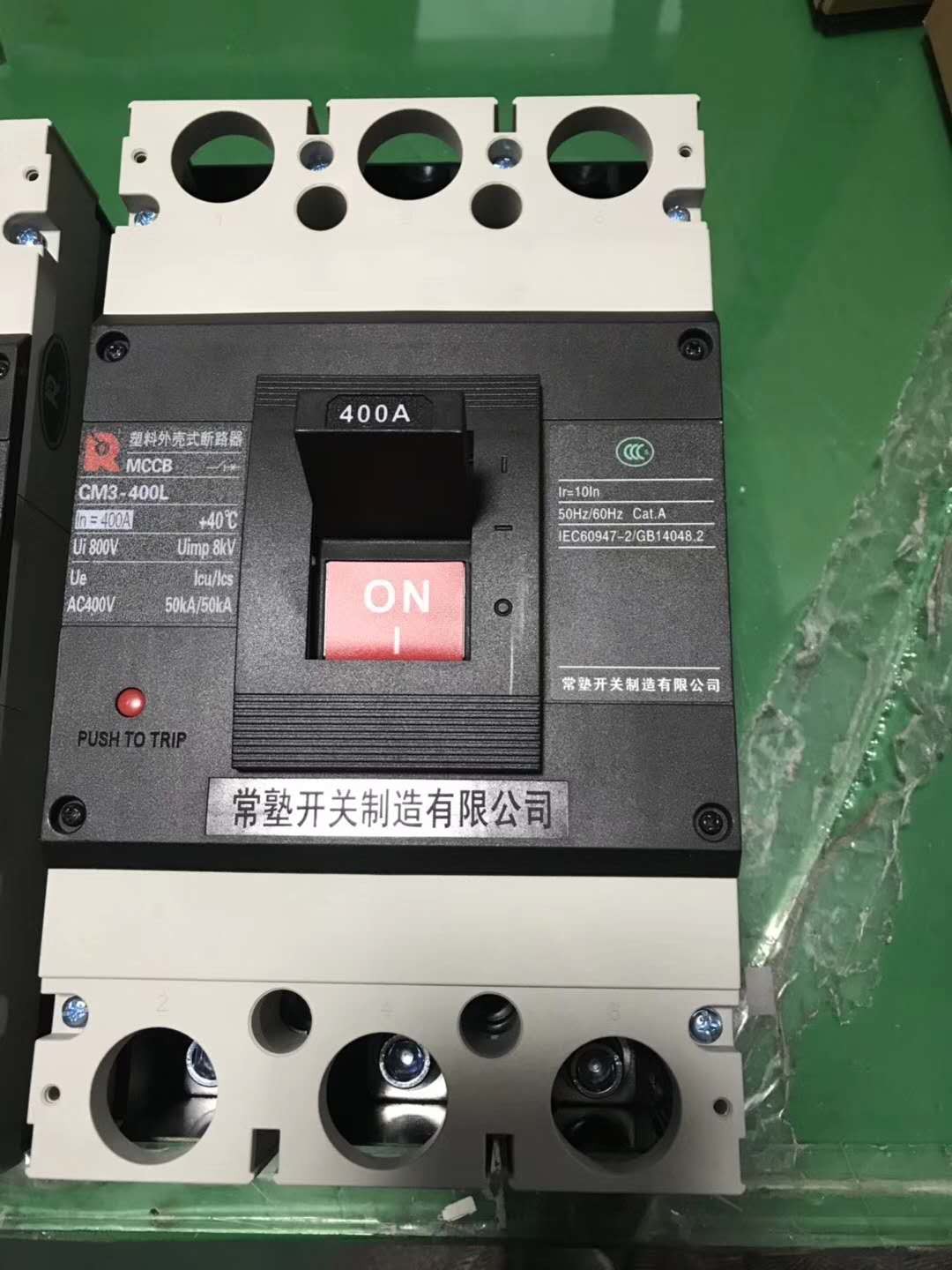

#### 小型断路器（MCB） 小型断路器通常用于家庭、商业建筑等低压配电系统中，对线路和设备进行过载和短路保护。其额定电流等级一般从 1A 开始，常见的有 1A、2A、3A、4A、5A、6A、10A、16A、20A、25A、32A、40A、50A、63A 等。例如，在家庭照明电路中，由于灯具的功率相对较小，通常可以选择额定电流为 6A 或 10A 的小型断路器；而对于一些功率较大的电器设备，如空调、电热水器等，则可能需要选择 16A 或 20A 的小型断路器。 #### 塑壳断路器（MCCB） 塑壳断路器适用于工业、商业和民用建筑等领域的低压配电系统，能够承受较大的短路电流。其额定电流等级范围较宽，一般从 10A 到 1250A 不等。常见的额定电流有 10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A、250A、315A、400A、500A、630A、800A、1000A、1250A 等。在工业生产中，根据不同的负载类型和功率大小，需要选择合适额定电流的塑壳断路器。例如，对于一些小型电动机，可能选择 100A - 250A 的塑壳断路器；而对于大型设备或整个车间的配电系统，则可能需要 400A 及以上额定电流的塑壳断路器。 #### 框架断路器（ACB） 框架断路器主要用于大容量的低压配电系统，如变电站、大型工厂等，能够提供更高的短路分断能力和过载保护能力。其额定电流等级通常从 630A 开始，常见的有 630A、800A、1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A、6300A 等。在大型电力系统中，框架断路器作为主开关，需要根据系统的总容量和负载需求来选择合适的额定电流。例如，一个大型工厂的总配电系统可能需要 2000A - 4000A 额定电流的框架断路器来保障系统的安全运行。 ### 如何选择合适的断路器额定电流 选择合适的断路器额定电流需要综合考虑多个因素，以下是一些选择的原则和方法： #### 负载电流大小 首先要准确计算或估算电路中的负载电流。对于电阻性负载，如电加热器、白炽灯等，其负载电流可以根据功率公式 $I = P / U$（其中 $I$ 为电流，$P$ 为功率，$U$ 为电压）来计算。对于感性负载，如电动机等，由于其启动电流较大，在选择断路器额定电流时，需要考虑启动电流的影响，一般可以按照电动机额定电流的 1.2 - 1.5 倍来选择。 #### 过载能力 考虑电路可能出现的过载情况，选择具有适当过载能力的断路器。一般来说，断路器的额定电流应略大于正常运行时的负载电流，但不能过大，否则在发生过载时，断路器可能无法及时切断电路，从而导致设备损坏或引发安全事故。 #### 短路电流 了解电路中可能出现的短路电流大小，选择具有足够短路分断能力的断路器。短路电流是指在电路发生短路故障时，瞬间通过电路的电流值。断路器的短路分断能力应大于电路中可能出现的最大短路电流，以确保在短路故障发生时，断路器能够可靠地切断电路，保护设备和人员安全。 #### 环境温度 环境温度对断路器的额定电流有一定影响。一般来说，断路器的额定电流是在规定的环境温度（如 40°C）下确定的。如果实际使用环境温度高于规定温度，断路器的载流能力会下降，需要适当降低其额定电流使用；反之，如果环境温度低于规定温度，断路器的载流能力会有所提高，但也不能超过其额定值。 ### 总结 断路器额定电流有多种不同的等级，包括小型断路器的 1A - 63A、塑壳断路器的 10A - 1250A 以及框架断路器的 630A 及以上等。在选择断路器额定电流时，需要综合考虑负载电流大小、过载能力、短路电流和环境温度等因素，以确保断路器能够在电路中安全、可靠地运行。只有正确选择和使用断路器，才能有效地保护电气设备和人员的安全，保障电力系统的正常运行。希望通过本文的介绍，你对断路器额定电流有了更全面的了解，在实际应用中能够做出正确的选择。
